| 产品特性：高频率 | 品牌：AWNA | 型号：END LAUNCH |
| 种类：End launch | 应用范围：PCB | 工作频率：高频 |
| 接口类型：SMA | 形状：异形 | 制作工艺：机加工 |
| 特性：射频 | 接触件材质：铍青铜镀金 | 芯数：1 |
| 针数：1 | 最小包装数：1 |
我司提供芯片测试用END LAUNCH连接器。

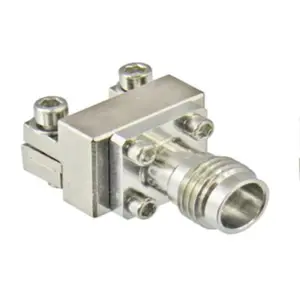

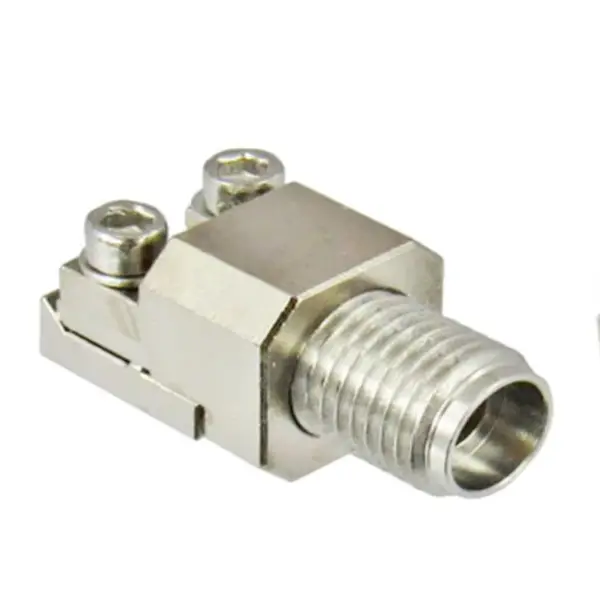

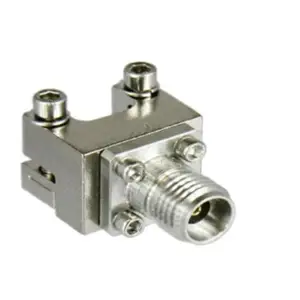

End Launch 夹板式连接器，旨在为高频信号位于顶层的单层和多层印刷电路板提供 DC -110GHz的低驻波比、无模式宽带响应。
提供 SMA (27GHz),2.92mm( K ,40GHz),2.40mm(50GHz),1.85mm( V ,67 GHz )和1.0mm( W ,110 GHz )。
其中，公母接头均可提供窄体和隔板附件设计，独特的夹紧装置可使厚度达7.62mm(300inch)。
性能稳定，可重复使用且可修复。多种配置可提供与电路布局的匹配。
我们致力于微带和接地共面波导设计( GCPW )，提供信号层微带和 GCPW 测试板，同时可选择通过引脚焊接实现信号传输。
典型应用．印制电路板设计印证．高速数据传输．误码率测试
主要接口有2.92mm 2.4mm 1.85mm
End Launch 夹板式连接器的主要特点是:
螺钉固定，免焊连接，可重复使用，可修复，低损耗，低驻波，性能稳定，用于板子边缘，可并排使用。
常用型号有
EL29-KFD010 EL29-KFD009 EL29-KFD005
EL24-KFD010 EL24-KFD009 EL24-KFD005
EL18-KFD009 EL18-KFD005
阻抗50欧，外壳材质不锈钢钝化，内导体材质铍青铜镀金，耐久性500次。
如有需要，请联系我们获取详细资料。
