| 产品特性：微型连接器 | 品牌：电连ECT | 型号：818024666 |
| 种类：射频同轴(RF) | 应用范围：通讯 | 工作频率：高频 |
| 接口类型：RF带开关 | 形状：方形 | 特性：高频传输 |
| 芯数：1 | 针数：1 | 物料编号：818024666 |
| 最小包装数：1000 |
深圳奥纳科技有限公司代理销售电连ECT品牌连接器RF SWITCH
下面介绍一款RF带开关的射频测试座，1代RF射频座818024666。
L3*W3*H1.75mm,With Switch,50Ω,Nickel&Gold Plating(Full auto.）
可兼容替代MURATA的MM8430-2610,MM8439-2600射频测试座。

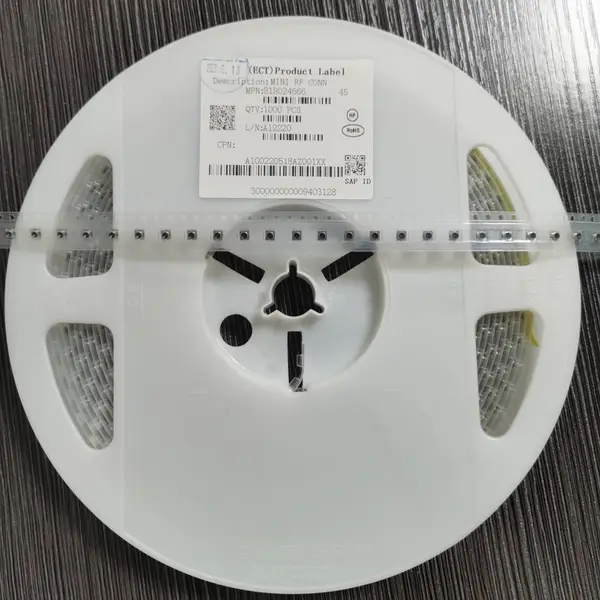

最小包装为1000PCS一盘包装，卷带盘装。如下图：
818024666射频测试座技术参数如下：
1.1 额定电压: 250V AC(R.M.S)
1.2 频率范围: DC〜11GHz
1.3 特性阻抗: 50 Ω
1.4 ⼯作温度: -40℃〜+85℃
1.5 绝缘电阻: 500MΩ MIN.
1.6 耐电压: 300V AC&1 Minute
1.7 初始接触电阻:120mΩ MAX.
1.8 驻波⽐:
1.2 MAX.(DC〜3GHz)
1.3 MAX.(3〜6GHz)
1.5 MAX.(6〜11GHz)
1.9 插损:
-0.10dB MAX.(DC〜3GHz)
-0.20dB MAX.(3〜6GHz)
-0.60dB MAX.(6〜11GHz)
2.0 隔离度:
-20 dB MIN.(DC〜3GHz)
-15 dB MIN.(3〜6GHz)
-10 dB MIN.(6〜11GHz)

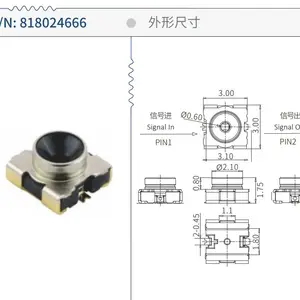

818024666射频座具体尺寸如下图：
