| 产品特性：研发测试 | 加工定制：否 | 型号：4代RF射频测试线 |
| 品牌：AWNA奥纳 | 规格尺寸：300mm | 材质：五金 |
| 特性：高频测试 | 用途：高频测试,手机测试 | 接头类型：SMA |
| 频率：0-6GHz | 使用寿命：3000次左右 |
深圳奥纳科技有限公司销售射频测试器件,射频头,高频头,射频线,高频线,高频探针.射频测试线等.
下面介绍我司的4代RF射频测试线
本产品为MINI RF CONNECTOR 4 代配套测试手工使用的专用测试线缆组件，可以与板端RF 测试座MS-180;818003767 良好互
配。
目前4代RF射频测试线主要是用于工程研发小批量测试时使用，为人工手动测试线，不依靠任何辅助工具使用。

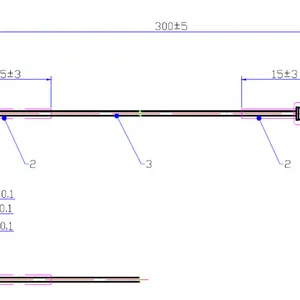

标准的RF射频测试线长度为30CM，也可按客户的要求定制不同的长度，与不同的接头。
常用接头为SMA公头与SMA母头 2种。如下图，

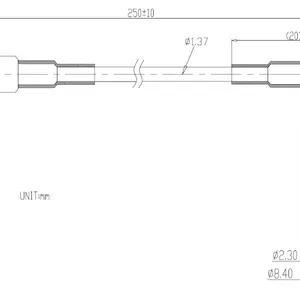

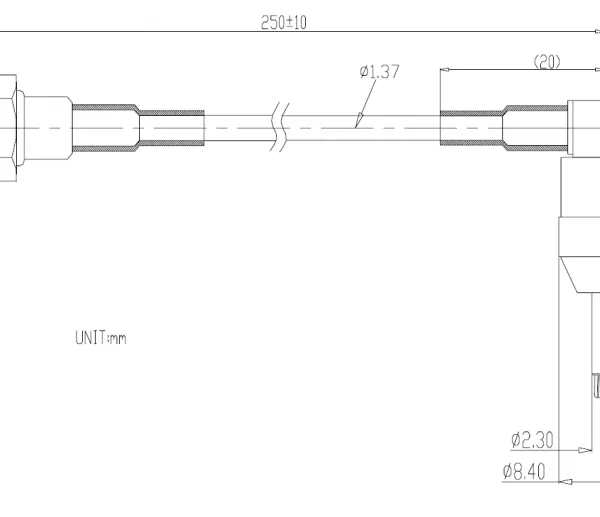

图1是SMA公头，长度250mm;

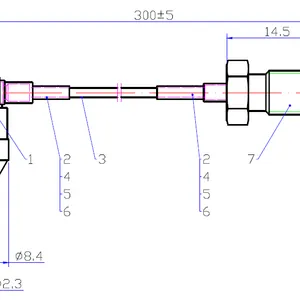

图2是SMA母头，长度300mm；
4代RF射频测试线 TECHNICAL PARAMETERS 技术参数
2.1 Rating Voltage 额定电压 250VAC
2.2 Rating Current 额定电流 1A
2.3 Frequency Range 频率范围 DC～6 GHz
2.4 Characteristic Impedance 特性阻抗 50Ω
2.5 Operating Temperature 工作温度 -40℃～+85℃
3、ELECTRICAL PERFORMANCE 电性能
3.1 Dielectric Resistance 绝缘电阻 500Megohm ,Min.
3.2 Withstanding Voltage 耐 压 300V AC,1minute
3.3 Contact Resistance 接触电阻 70milliohm Max(Inner Contact),30 milliohm Max.(Outer Contact)
3.4 V.S.W.R 电压驻波比 1.6Max. ( DC～3GHz),2.0 max ( 3～6GHz)
3.5 Insertion Loss 插入损耗 ‐1.5dB Max. ( DC～3GHz), ‐2.5dB Max. ( 3～6GHz)
4、MECHANICAL PERFORMANCE 机械性能
4.1 Spring Force of Tested pin 测试头探针弹力 0.15~0.35Kgf(1.5N～3.5N)
4.2 Insertion Force 插入力 N/A(Zero force design) 不适用（按零插入力设计）
4.3 Unmating Force 拔出力 0.5Kgf Min. (unlock state)
非锁紧状态下不测试，禁止锁紧时强行拔出
4.4 Mechanical Duration 机械寿命 5000cycles 5000 次
4.5 Retention Force(axial) 线缆轴向保持力 1.5Kgf Min.(15N Min.)
结合现在产品小型化需求，我们研发了一款小型测试头产品，测试头宽度为4.8mm，
此款迷你4代射频测试线采用自动锁扣设计，无需人工手动锁定，测试头前端由4PCS弹片结构，当插入RF测试座时，
弹片受力外张包住RF座的外环，然后下行到卡槽处时，弹片自动扣住卡槽，完成锁定，此时可正常进行测试。如下图:
