村田MM126314射频头资料

品名:射频头 射频测试头 高频探针 手机测试针 村田射频头 MURATA射频头

型号:MM126314

品牌;日本村田MURATA

产地:日本

使用频率:0-6GHZ

机械寿命:100万次

包装方式:1PCS袋装,50PCS盒装

代理商/经销商:深圳奥纳科技有限公司

联系人;朱先生13632701009zb@awnatech.com

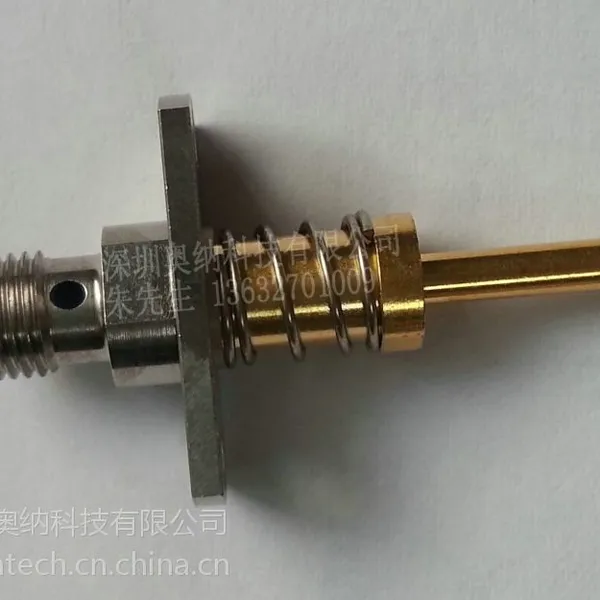

MM126314射频头是由日本村田MURATA公司生产.是第三代射频测试头.总长度为32.85mm,测试头直径2.5mm.

主要针对村田的MM8430-2610 MM8130-2600  MM8030-2610这个3型号的RF同轴连接座进行对接使用.

一代产品:MM8430-2610(3.0*3.0*1.75mm  插孔直径2.1mm DC to 6GHz)(RF母座)

二代产品:MM8130-2600(2.5*2.5*1.4mm   插孔直径2.1mm DC to 6GHz)(RF 母座)

三代产品;MM8030-2610 (2.1*2.0*0.9mm   插孔直径1.35mm DC to 11GHz)(RF 母座)

也可测试宣得Speedtech 的RF Switch

C90-101-0004 (RF Switch 3.0x3.0x1.75mm (Gold platingon Shielding))

C90P101-0000M-H (RF Switch3.0x3.0x1.75mm (Nickel plating on Shielding))

C90P103-0005-H (RF Switch2.5x2.5x1.4mm (Nickel plating on Shielding))

C90P106-00004H (RF Switch2.0x2.0x0.9mm (G/F plating on Shielding))

还可测试ECT的RF Switch

Mini RF 818000001 L3*W3*H1.75

Mini RF 818000163 L2.5*W2.5*H1.75

Mini RF 818000291 L2*W2*H1

详细参数如下:

ItemSpecification

VoltageRating 250V r.m.s. maximum

Nominal FrequencyRange DC to 6GHz

NominalImpedance 50W

TemperatureRating -40°C to +85°C

InsulationResistance 500 MW minimum

WithstandingVoltage No evidence of breakdown

InitialContact Resistance

(withoutconductor resistance)

Centercontact 25.0mWmax.

Outer contact20.0mWmax.

VoltageStanding Wave Ratio (V.S.W.R.) Meet the requirements of following spec.

1.6max.(DC~3GHz)

1.95max.(3~6GHz)

2.1max.(6-11GHz) (SWG only)

InsertionIoss 0.4dBmax. (DC~3GHz)

0.85dBmax.(3~6GHz)

1.4dBmax.(6-11GHz) (SWG only)

Durability 1Mcycles
