| 产品特性：PCB测试针 | 品牌：奥纳 | 型号：2Z10 |
| 种类：PCB焊点测试探针 | 应用范围：通讯 | 工作频率：高频 |
| 接口类型：SPMP | 形状：条形 | 制作工艺：冷压 |
| 加工定制：否 | 特性：防潮 | 接触件材质：铍铜镀金 |
| 绝缘体材质：PEI | 芯数：1 | 针数：1 |
| 物料编号：2Z10 | 最小包装数：1 | 应用领域：测量仪器 |
本次介绍奥纳科技自主研发生产的一款PCB焊点测试用射频探针2Z10。
现在很多通讯产品都需要进行射频信号测试，但是由于空间与结构的特殊性，很多射频信号测试都取消了RF射频测试座。
直接在在PCB板上把测试点露出来供测试，所以传统的RF射频探针就无法满足这种PCB焊点测试需求。
我们根据一些客户的设计习惯，开发了一些用于PCB板焊点测试用的射频探针。

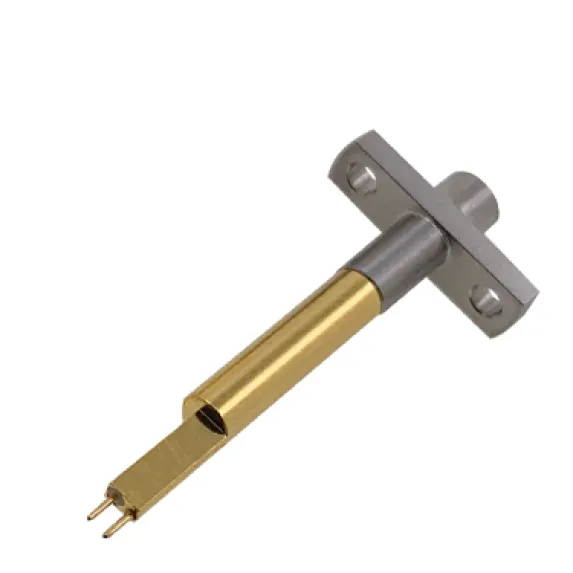

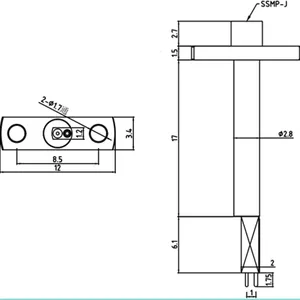

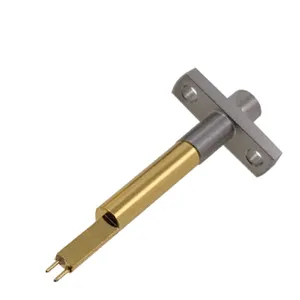

先看我们的探针图片及尺寸图：
从探针的图片看，本探针是一款小型化的迷你探针，总宽度为3.4mm，采用SSMP接口转接射频线缆。
前面信号针与地针的间距为1.0mm，也就是用于测试1.0mm小间距的布局设计。
我们的2Z10探针实际表示2个测试点，间距1.0mm
使用频率为0-6GHz，驻波比小于1.2，衰减小于0.45dB。

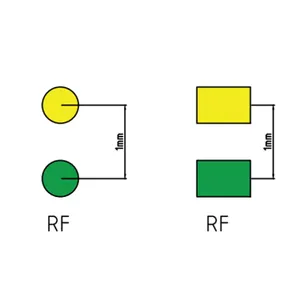

PCB焊点可以是圆形，也可以是方形，但是间距一定是1.0mm。
我们探针的中心针直径为0.3mm，建议测试焊点直径最小不低于0.5mm。
同时我们提供对应的射频转接线缆SMAJ-137SMPM-300或SMAJ-137SMPMW-300
SMPM接头有直头与弯头可选，线缆长度标准为300mm，可按客户实际需求定制加工。
