| 品牌：AWNA | 型号：511 | 种类：IPEX座测试探针 |
| 频率特性：0-6GHz | 封装外形：T型 | 寿命：10000次以上 |
| 接线口：SMPM | 长度：23.15mm | 外壳材质：铜镀金 |
| 内导体：铍铜镀金 | 数量：8000 |

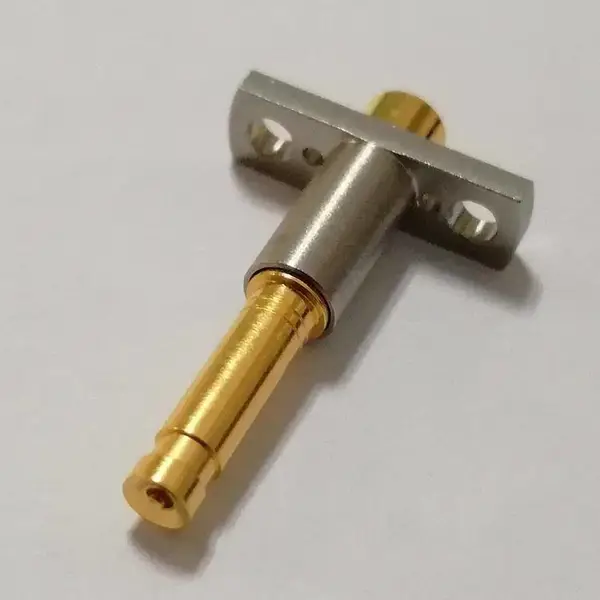

介绍一款奥纳科技AWNA的射频探针，型号是511，这是一款内置弹簧设计的迷你探针。
与我们的M52射频探针主要区就是弹簧与接线口不同。
ML52采用外置弹簧，ML51接口；
511采用内置弹簧，SPMM接口；
511探针是一款小间距内置弹簧射频探针，主要用于测试1代IPEX天线座与2代IPEX天线座。
511内置弹簧射频探针1代IPEX天线座与2代IEPX天线座共同点是外型尺寸都一样。测试圆环直径为2mm。
1代IPEX座与2代IPEX座尺寸现在有很多都是小间距并列设计，多个IPEX天线座排列贴片安装，通常间距在5mm左右。
我们的511测试探针宽度为4.3mm，可以按5mm间距并列安装测试，采用标准SMPM接口转接线缆到设备。
511射频探针为内置弹簧设计，法兰固定好后，向下压时，探针主体整体收缩，推荐行程为1.3mm-1.5mm。
511射频探针并列安装示意图与行程推荐图。511探针测试端中心针与外导体相平，没有突出外导体，这样设计可有效保护测试中心针，并提高使用寿命与测试稳定性。
测试端面有一个梯形平台，平台外径最小为1.95mm,为2.36mm,更为***与IPEX天线座圆环对接。

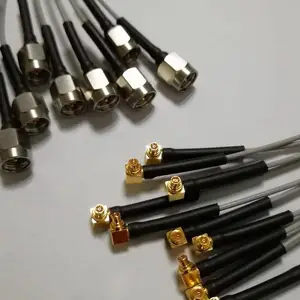

与511射频探针相匹配的射频线缆为SMA转SMPM，标准长度300mm，也可按客户要求长度定制加工。
511射频探针匹配线缆SMA转SMPM我们的机用小间距内置弹簧射频探针511使用寿命大于10000次，适合频率为0-9GHz，交期为3-5个工作日。
在设计时需要注意的是固定好射频转接线，探针在测试过程中不能受到线缆外力影响（容易拉偏探针，影响测试寿命）。
欢迎大家选用我们的511测试探针，有任何技术问题都可以向我们咨询。
