| 品牌：电连ECT | 制作工艺：无 | 特性：高频连接 |
| 应用范围：电脑,手机,手表,WIFI等 | 产品系列：USS天线插座 | 连接器样式：同轴连接器 |
| 连接器类型：同轴连接器 | 频率-值：0g~6g | 阻抗：50Ω |
| 安装类型：贴片 | 基体表面：铜镀金 | 触头材料：铜 |
| 触头镀层：银 | 包装：盘装 | 数量：400000 |
优势供应电连ECT品牌818000531天线插座
交期短，库存充足，价格好，可提供技术支持。
818000531天线插座是4代USS同轴连接器，也称IPEX插座，长宽都是是2mm，高度0.7mm，外壳镀银。

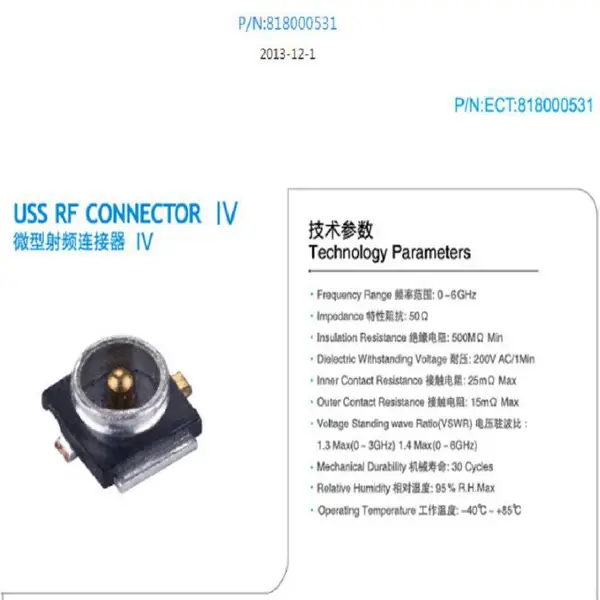

外观图片如下：
本产品为超小表面贴装产品（USS RF 4 代插座），适用于RF 电路微带同轴传输转接口,应用于移
动电话, 无线网络, 袖珍型PCI, 蓝牙,掌上电脑, 定位系统, 电子测量仪器等等。
Technology Parameters（技术参数）
3.1 Voltage Rating（额定电压） 60VAC (R.M.S）
3.2 Frequency Range（频率范围） DC~6G Hz
3.3 Nominal Characteristic Impedance（特征阻抗） 50±5 Ohm
3.4 Operating Temperature Range（工作温度范围） -40℃～+85℃
3.5 Operating Humidity（工作湿度） 95% R.H.MAX
4. Ratings（额定性能要求）
4.1 Initial Insulation Resistance（绝缘电阻） 500 M Ohm
4.2 Contact Resistance（接触电阻）
4.2.1 Inner Contact （内导体） 20 milliohm Max. (Initial初始值)
25 milliohm Max. (After tested试验后)
4.2.2 Outer Contact （外导体） 10 milliohm Max. (Initial初始值)
15 milliohm Max. (After tested试验后)
4.3 Withstand Voltage（耐电压） 200V AC 1 Min.
4.4 V .S .W. R*（电压驻波比） 1.3Max.( DC~3GHz);1.4Max.(3~6GHz)

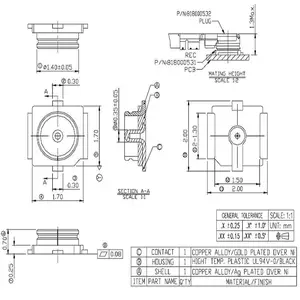

外型尺寸图如下图所示：

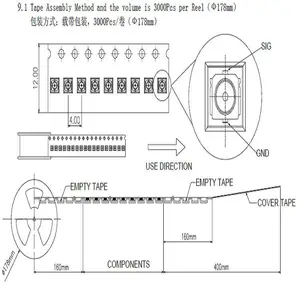

818000531天线插座采用卷带包装，每包装3000只。
电连ECT品牌的USS系列同轴连接器型号主要有：
818000071 818000281 818000368 818000117 818000006
818000158 818000068 818000976 818000157 818000531
818000931 818000500 818002131等
型号众多，有任何需要请与我们的销售代表联系。
