| 产品特性：内置弹簧 | 品牌：AWNA | 型号：AWNA-418-J2 |
| 种类：射频同轴(RF) | 应用范围：IPEX天线座测试 | 工作频率：8.5GHz |
| 接口类型：SMPM-IPEX | 形状：条形 | 制作工艺：机加工 |
| 加工定制：否 | 特性：高频率 | 接触件材质：铍钢镀金 |
| 绝缘体材质：PTFE | 芯数：1 | 针数：1 |
| 物料编号：AWNA-418-J2 | 最小包装数：1 | 应用领域：测量仪器 |

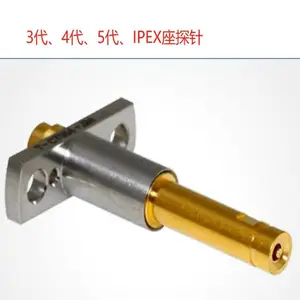

深圳奥纳科技有限公司推荐一款5mm小间距并列安装，内置弹簧设计的IPEX座用射频测试探针AWNA-418-J2。
探针频率可达到8.5GHz，使用寿命1万次以上，主要匹配3代 4代 5代 IPEX天线连接器。
驻波比小于1.25，插入损耗小于0.5dB.

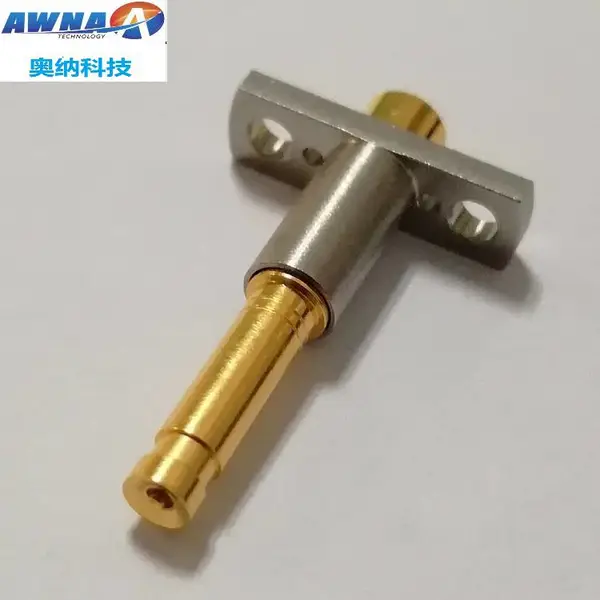

我们这款探针的主体是可以浮动的，中心针也有弹性，使用寿命大幅提升。

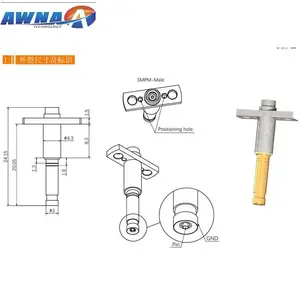

AWNA-418-J2探针法兰宽度为4.3mm，接线口为SMPM，总长度24.15mm。

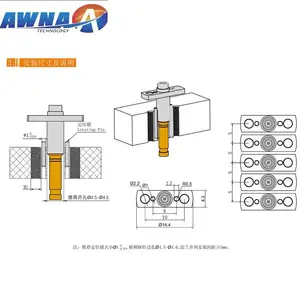

带有2个防呆定位孔，一个圆孔，一个腰孔。做治具时推荐开孔尺寸4.5-4.6mm,如下图所示。

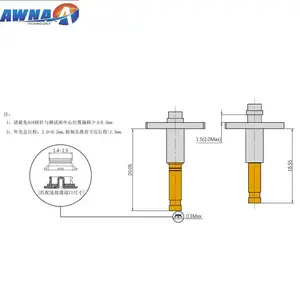

推荐下压行程1.5mm，偏摆度正负0.3mm。
外壳总行程为2mm。
匹配的IPEX天线连接座为3代 4代 5代，圆环外径1.4-1.5mm都可以，高度不限制。
我们也为AWNA-418-J2探针配套供应射频转接线缆 SMAJ-137SMPMW-300,长度可以定制
探针与线缆我们都常备零件库存，交期3个工作日。
