| 品牌：电连ECT | 型号：818024666 | 种类：射频同轴(RF) |
| 应用范围：通讯 | 工作频率：高频 | 接口类型：RF |
| 形状：圆形 | 制作工艺：熔接 | 加工定制：否 |
| 特性：高频 | 接触件材质：铜合金 | 绝缘体材质：无 |
| 芯数：1 | 针数：1 | 物料编号：818024666 |
| 最小包装数：1000 |
深圳奥纳科技有限公司专业销售电连射频连接器.MINI RF带开关射频同轴连接器ECT818024666.
代RF Switch射频同轴连接器：尺寸是3.0*3.0*1.75mm，测试直径2.1mm
目前市面上主流产品有村田型号 MM8430-2610 ；宣德型号是C90P101 ；ECT型号是818000001 818000251。
电连ECT818000001 镀镍 主要用于兼容村田的MM8430-2610.性价比高.
电连ECT818000251 镀金 主要用于兼容村田的MM8430-2610.性价比高.
现在都更新为818024668型号，镀镍产品，性能更稳定。

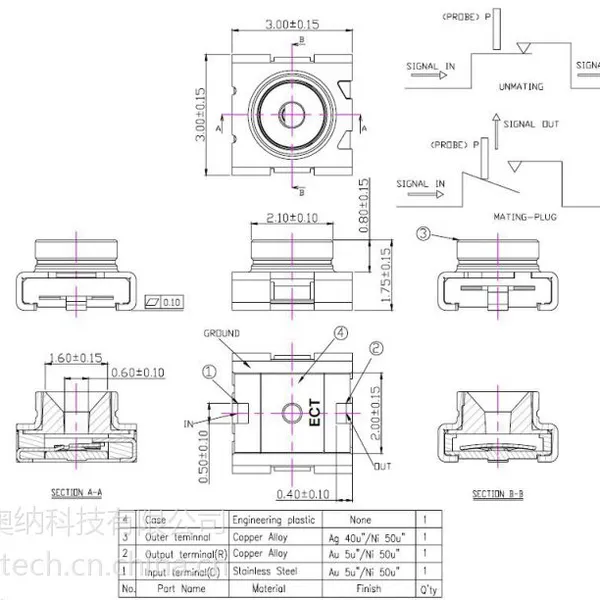

具体尺寸如下:
1、Overview
This product is applied to RF circuits and provides a switch interface for circuit tests ,
And it’s the first type of the “MINI RF I CONNECTOR”.
2、Technology Parameters
2.1 Rated Voltage 250V AC
2.2 Frequency Range 0～11GHz
2.3 Impedance 50Ω
2.4 Operating Temperature -40℃～+85℃
3、Electrical Performance
3.1 Insulation Resistance 500MΩ
3.2 Dielectric Withstanding Voltage 300V AC
3.3 Contact Resistance 120 mΩ max
3.4 Voltage Standing Wave Ratio(VSWR) 1.2 max ( DC～3GHz）, 1.3 max (3～6GHz)
3.5 ***lation 20dBmin ( DC～3GHz）, 15dBmin ( 3～6GHz）
3.6 Insertion loss 0.10dBmax ( DC～3GHz）, 0.20dBmax ( 3～6GHz）
4、Mechanical Performance
4.1 Contact Stress 3.4N～4.5N
4.2 Mating Force 30N max
4.3 Unmating Force 5N～40N
4.4 Durability 500 cycles
4.5 Adhered Force of Solders 50N
4.6 Shock Acceleration：750m/s2 (Peak);
Duration of Shock：6m sec.
Wave form：Half-sine
4.7 Vibration 10Hz～30Hz : 3mm
5、Environment Performance
5.1 Thermal Shock：50次
5.2 Static Humidity & Thermal Test
Temperature：60℃
Humidity：95% RH
Time：96 hours
采用卷带盘装包装方式.每个包装1KPCS.
目前对应I代RF射频连接器的测试探针型号有:村田MM126036 村田MM126320
测试扣线型号有:村田MXHS83QE3000 ECT818000080
