价 格
订货量
￥0.40
5000 - 9999
￥0.38
10000 - 49999
￥0.36
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥50000
| 品牌：电连ECT | 型号：ECT818000163 | 应用范围：通讯 |
| 种类：射频同轴(RF) | 接口类型：RF | 加工定制：否 |
| 支持卡数：单卡 | 读卡类型：RF | 形状：圆形 |
| 制作工艺：熔接 | 特性：高频 | 工作频率：高频 |
| 接触件材质：铜合金 | 绝缘体材质：无 | 芯数：1 |
| 针数：1 |

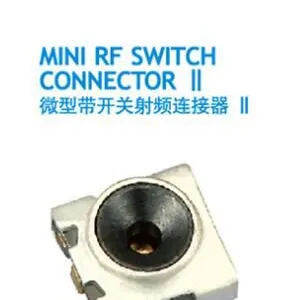

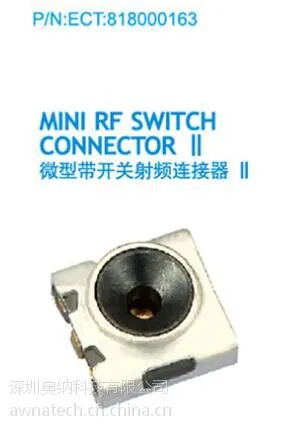

深圳奥纳科技有限公司专业销售电连微型射频测试座（Mini RF系列).微型带开关的II代射频连接器.ECT818000163.
ECT818000163射频连接器是第2代RF连接器.

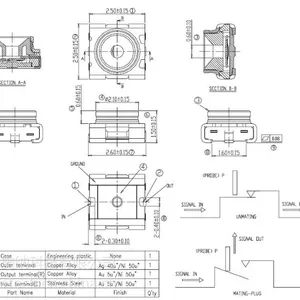

***代RF Switch射频同轴测试座：尺寸是2.5*2.5*1.4mm，测试直径是2.1mm
村田型号MM8130-2600 ； 宣德型号C90P103 ；ECT型号是818000276 ； 818000163。
ECT818000163 镀镍,银色.主要用于兼容替代日本MURATA的MM8130-2600.
ECT818000276 镀金.金色.主要用于兼容替代日本MURATA的MM8130-2600.
1、Scope
This product is applied to RF circuits and provides a switch interface for circuit tests .
And it’s the second type of the “MINI RF CONNECTOR”，with excellent performance
and less space occupation.
2、Technology Parameters
2.1 Voltage Rating 250VAC
2.2 Current Rating 1A
2.3 Frequency Range DC～6GHz
2.4 Impedance 50Ω
2.5 Operating Temperature -40℃～+85℃
3、Electrical Characteristics
3.1 Insulation Resistance 500MΩ
3.2 Dielectric Withstanding Voltage 300V AC
3.3 Contact Resistance 120 mΩ max
3.4 Voltage Standing wave Ratio(VSWR) 1.2 max ( DC～3GHz）, 1.3 max ( 3～6GHz）
3.5 ***lation 20dBmin ( DC～3GHz）, 15dBmin ( 3～6GHz）
3.6 Insertion Loss 0.10dBmax ( DC～3GHz）, 0.20dBmax ( 3～6GHz）
4、Mechanical Characteristics
4.1 Contact Retention Force 3.4N～4.5N
4.2 Mating Force 30N or less
4.3 Unmating Force 5N～40N
4.4 Mechanical Durability 500 Cycles
4.5 Adhered Force of Solder 50N
4.6 Shock Acceleration：750m/s2 (peak-to-peak). Period：6m sec. Waveform：Half-sine.
4.7 Vibration Frequncy Range:10Hz～30Hz Amplitude: 3mm.
5、Environmental Characteristics
5.1 High Temperature Cycling:50次
5.2 Humidity,Steady State: Temperature：60℃ Humidity：95% RH Period：96 hours
5.3 Salt Spray Temperature：35℃ Solution Conduction：5% , Period：48 hours
针对2代RF射频同轴连接器ECT818000163,ECT818000276.推荐使用日本村田的MM126036 MM126320 MXHS83QE3000来测试.同时也可用电连ECT的ECT818002862 ECT818003292来测试.
